Modul 8
DYNAMIC ROUTING

Pengertian Dynamic Routing
Dynamic routing adalah sebuah router yang memiliki dan membuat tabel routing secara otomatis. Dengan menggunakan lalu lintas jaringan dan juga saling berhubungan antara router lainnya . Protokol Routing mengatur router-router sehingga dapat berkomunikasi satu dengan lain dan saling memberikan informasi antara satu router dengan router lainnya dan juga saling memberikan informasi routing yang dapat mengubah isi forwarding table, Tergantung keadaan jaringannya . Dengan cara ini , router router mengetahui keadaan jaringan yang terakhir dan mampu meneruskan data kearah yang benar.
Dengan kata lain ,routing dinamik adalah proses pengisian data routing di table routing secara otomatis

Ciri-Ciri Dynamic Routing
nah untuk ciri ciri dynamic routing tersebut adalah
Router berbagi informasi routing secara otomatis
Jumlah gateway sangat banyak .
Routing tabel dibuat secara dinamik.
Membutuhkan protokol routing (contohnya RIP ,OSPF, dll ).

Pengertian Tabel Routing
Tabel Routing adalah tabel yang memuat tentang seluruh IP address dari interfaces router dan juga memuat tentang informasi routingnya.
Routing table hanya memberikan informasi sedangkan routing algoritma yang menganalisa dan mengatur routing table. Intinya , router hanya tahu cara menghubungkan network atau subnet yang terhubung langsung dengan router tersebut.

Jenis-Jenis dari Protokol routing dinamis
Jenis jenis dari protokol routing dinamis itu beragam ,contohnya adalah :
RIP ( Routing Information Protocol ).
IGRP ( Internal Gateway Routing Protocol ).
EIGRP ( Enchanced Internal Gateway Routing Protocol ).
OSPF ( Open Shortest Path First ).
BGP ( Border Gateway Protocol ).

Cara konfigurasi $ynamic Route

Pada saat nanti akan melakukan konfigurasi Dynamic route, Tambahkan semua network yang telah diatur pada masing masing router. Misalnya tambahkan semua network pada Sterling ke dalam settingan Router RIP pada Sterling.

1. Desain Jaringan
Di lembar kerja baru cisco packet tracer , buat jaringan sesuai gambar di bawah ini :

2. Konfigurasi IP Adress
Konfigurasi IP Adress di PC
Sesuikan IP Adress pada tiap PC sesuai informasi di bawah ini :
Node IP Adress Netmask Gateway
PC0/Fa0 10.0.1.2 255.255.255.0 10.0.1.1
PC1/Fa0 10.0.2.2 255.255.255.0 10.0.2.1

Konfigurasi IP Adress untuk tiap Router
Router Kuningan Fa0/0 Gateway Kuningan 10.0.1.1 255.255.255.0
Gig1/0 LINKon To Router Cirebon 192.168.1.1 255.255.255.252
Router Cirebon Fa/0 Gateway Net Cirebon 10.0.2.1 255.255.255.0
Gig1/0 LINK To Router Kuningan 192.168.1.2 255.255.255.252

3. Konfigurasi Dynamic Routing OSPF

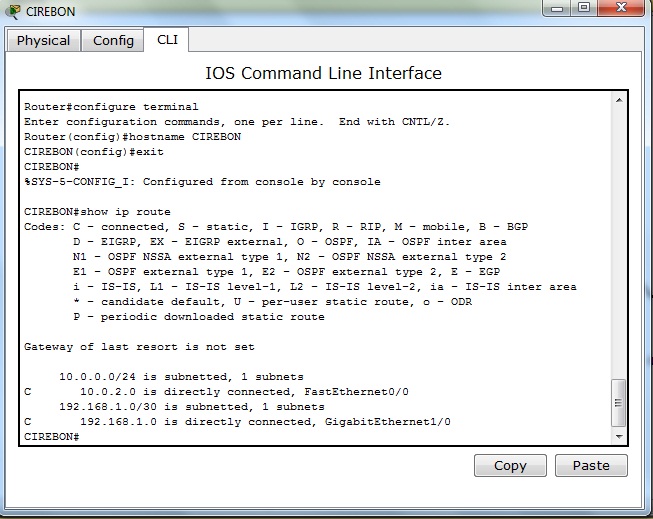

Tampilkan Routing table pada tiap router sesuaolan dengan tampiilan informasi di bawah ini

Coba lakukan tes menggunakan tool ping dari PC Kuningan
Tambahkan informasi routing pada tiap router dengan protocol dynamic
Masuk ke CLI router Kuningan dan jalankan perintah berikut ini
KUNINGAN#configure terminal
KUNINGAN(config)#router ospf 1
KUNINGAN(config-router)#network 192.168.0.0 255.255.0.0 area 0
KUNINGAN(config-router)#network 10.0.0.0 255.0.0.0 area 1
KUNINGAN(config-router)#exit
KUNINGAN(config)#exit
KUNINGAN#copy run start

Kemudian kita masuk ke CLI router Cirebon dan jalankan perintah di bawah ini
CIREBON#configure terminal
CIREBON(config)#router ospf 1
CIREBON(config-router)#network 192.168.0.0 255.255.0.0 area 0
CIREBON(config-router)#network 10.0.0.0 255.0.0.0 area 1
CIREBON(config-router)#exit
CIREBON(config)#exit
CIREBON#copy run start

Lakukan tes koneksi menggunakan tool ping dari tracert dari PC Kuningan ke semua node jaringan
